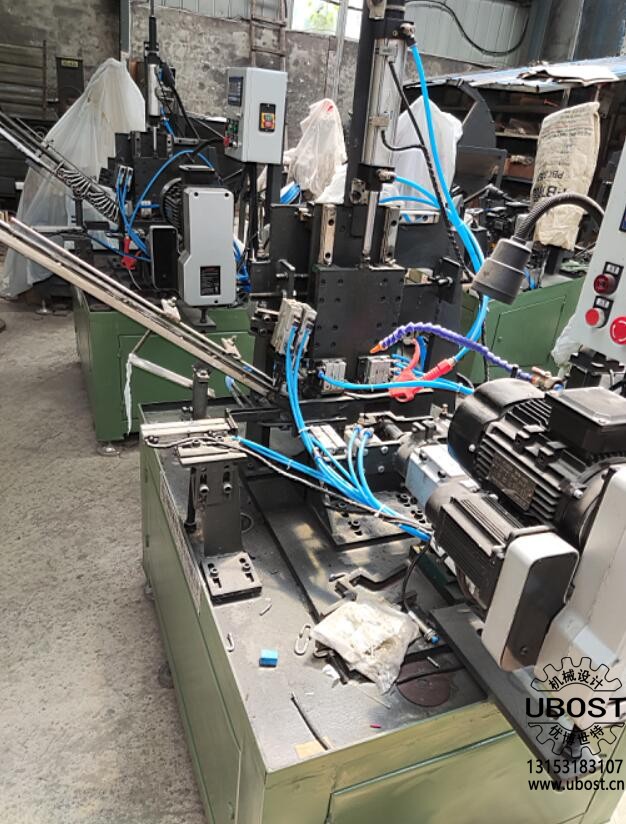

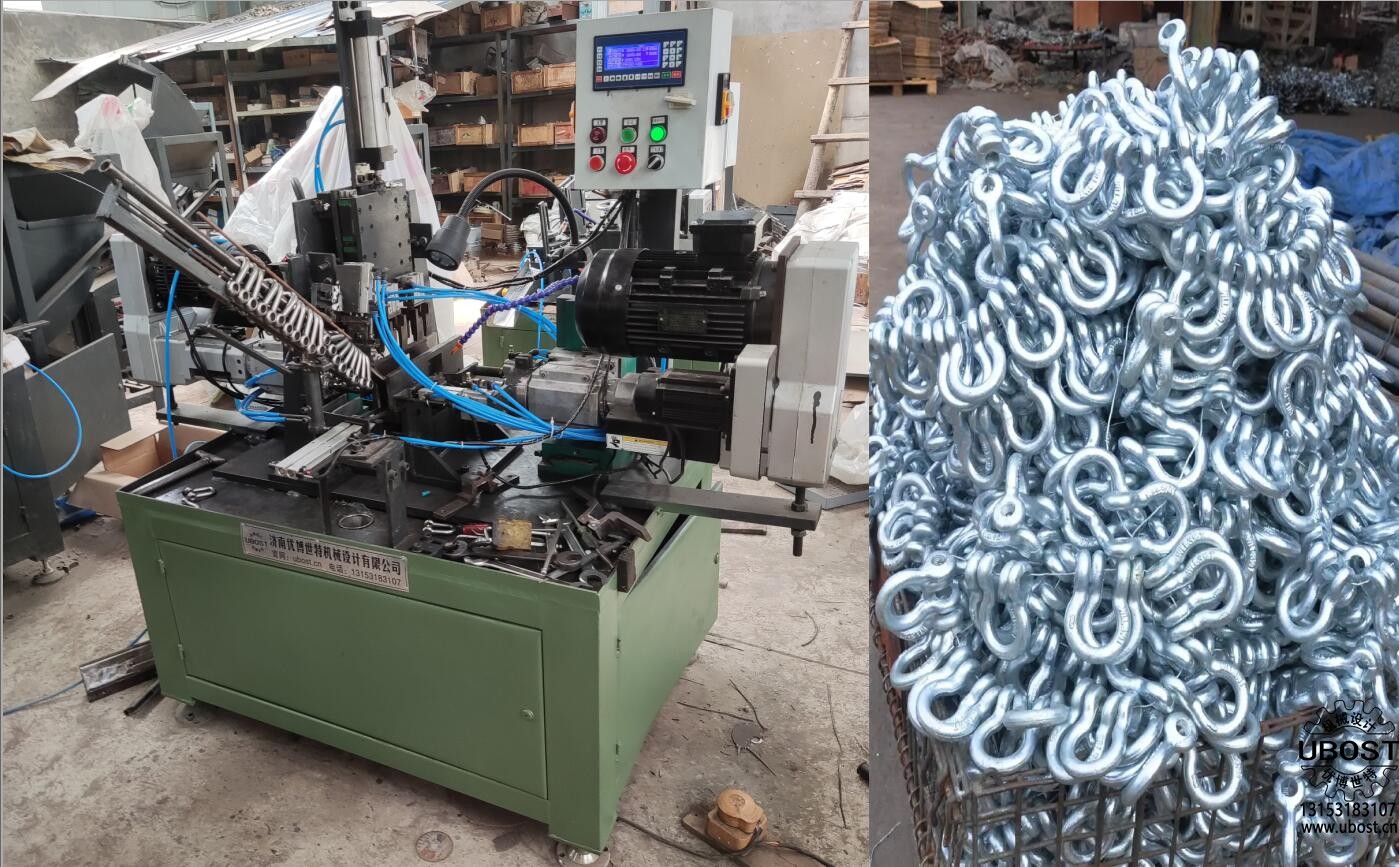

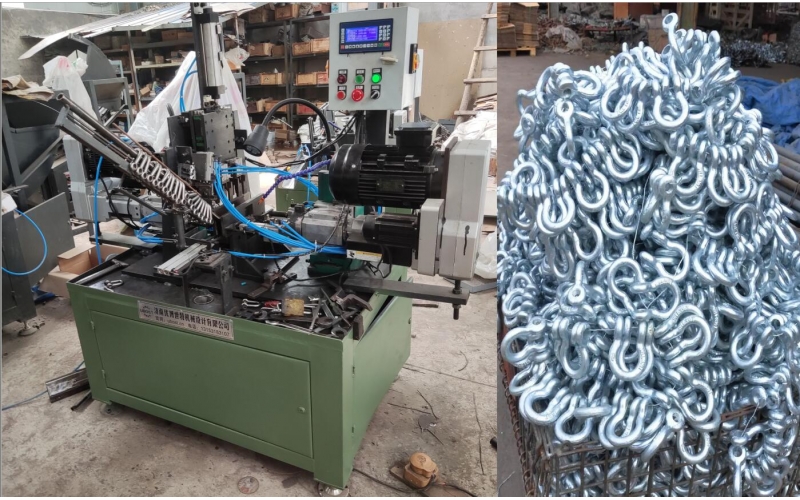

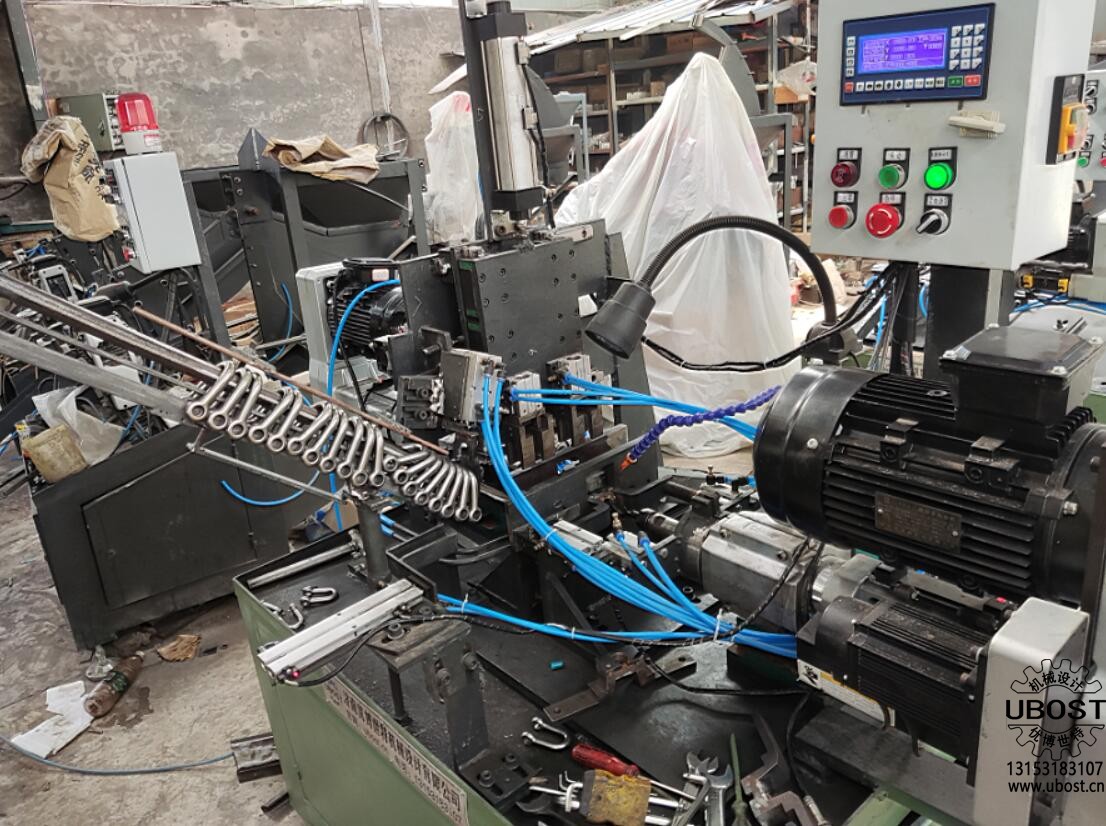

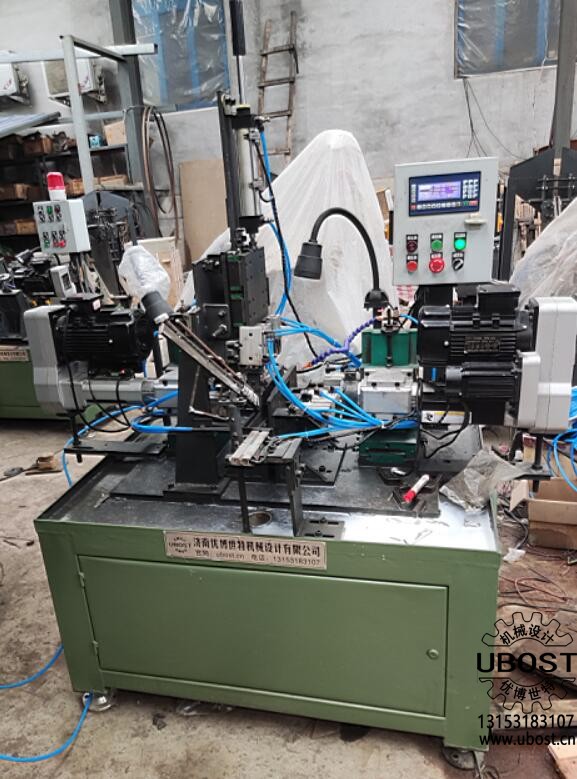

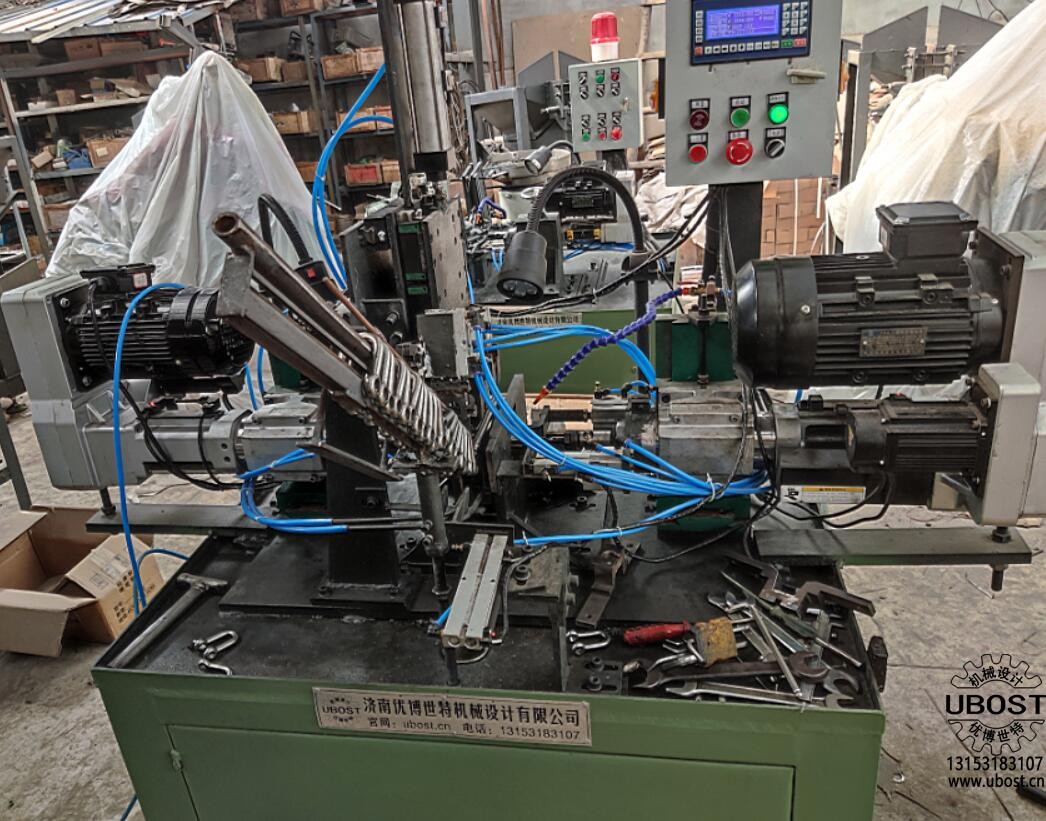

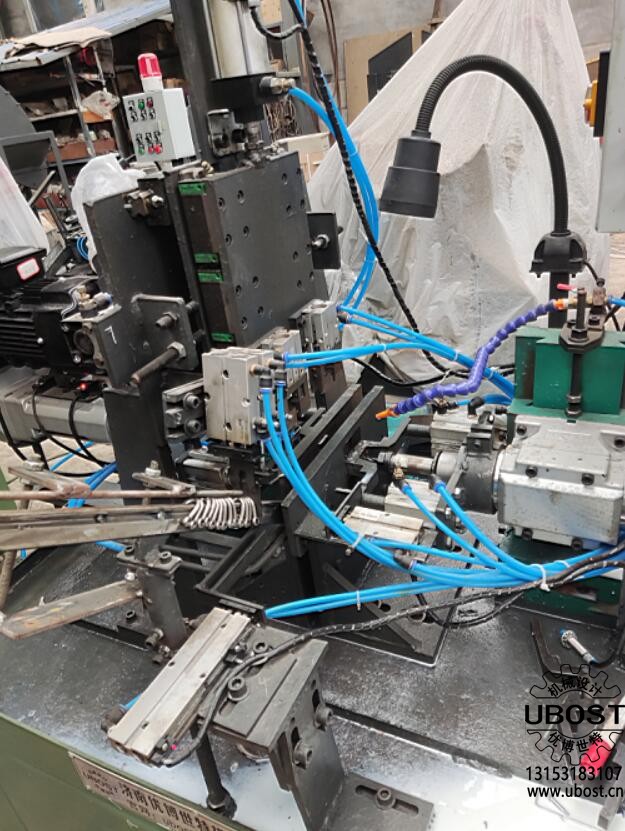

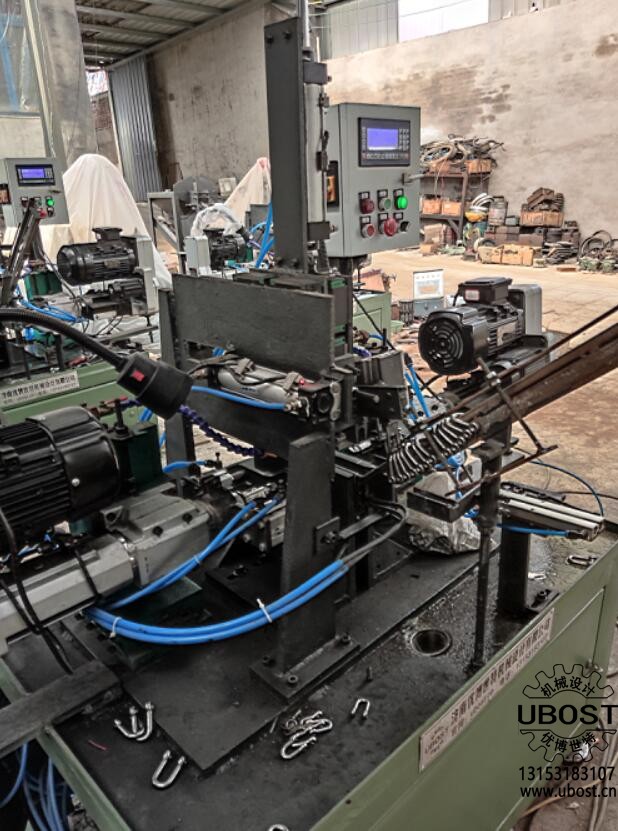

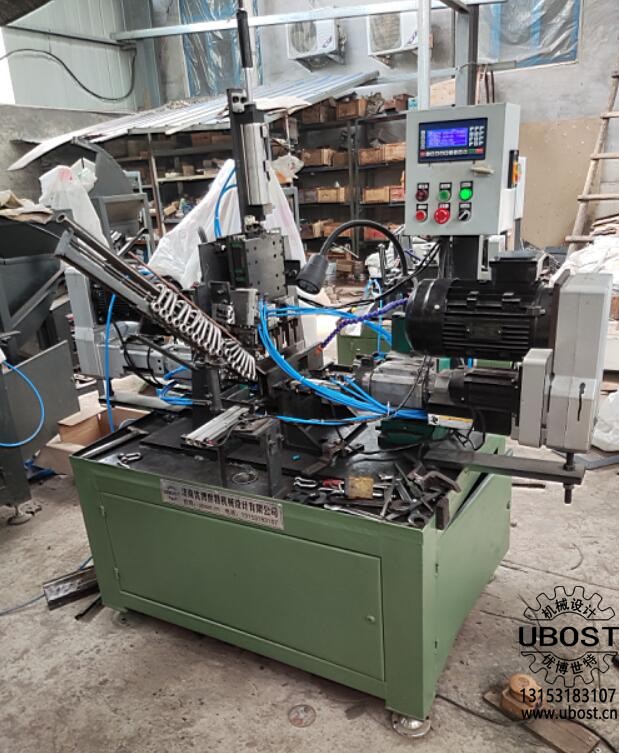

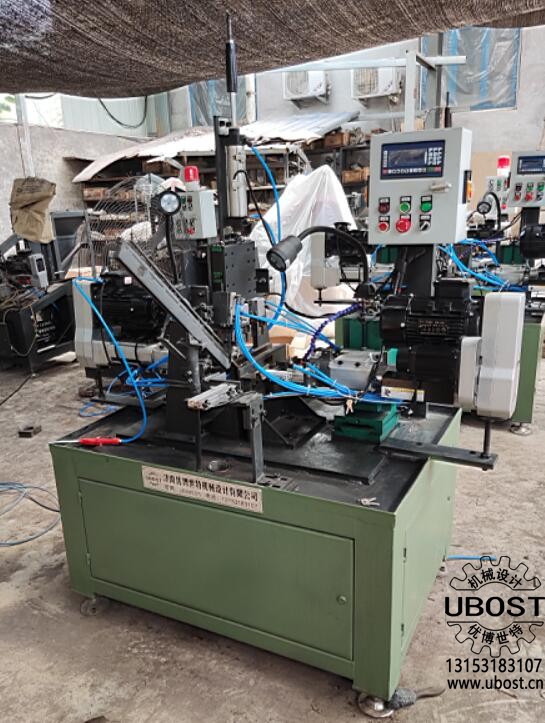

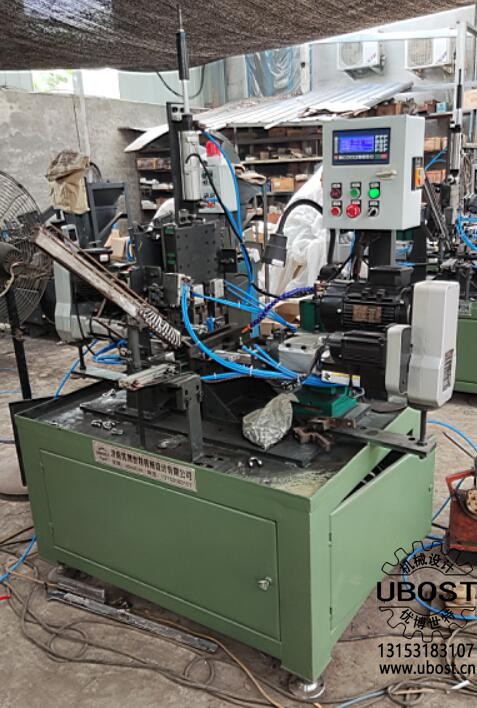

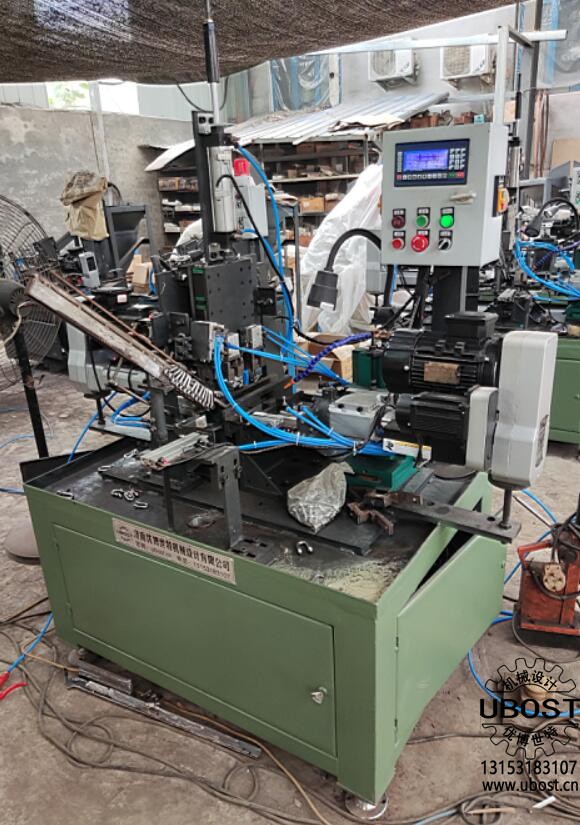

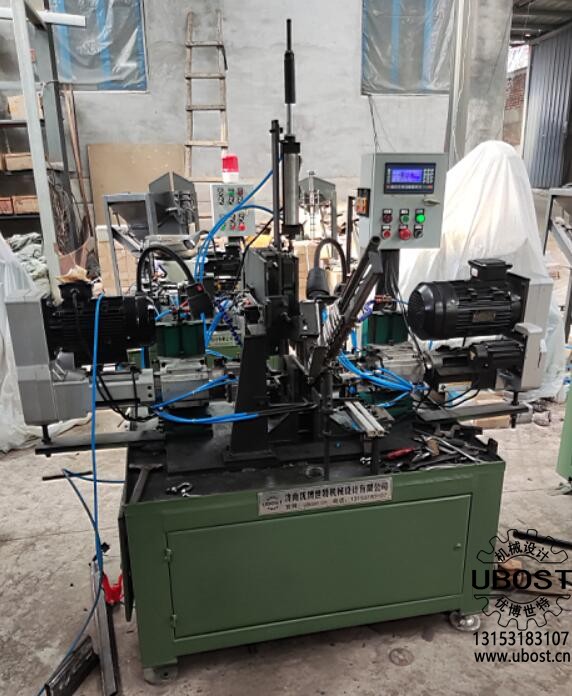

卸扣-兩軸伺服自動鉆孔機
（型號：UZXK2）
卸扣-兩軸自動鉆孔機參數一覽表
機型參數 | UZXK1 | UZXK2 | UZXK3 |
伺服鉆孔動力頭 | 74型，2臺 | 92型，2臺 | 130型，2臺 |
伺服電機 | 80伺服電機750W | 80伺服電機750W | 130伺服電機750W |
最大鉆孔直徑 | 10 | 18 | 30 |
夾具類型 | 25型氣動夾爪，2組 | 32型氣動夾爪，2組 | 40型氣動夾爪，2組 |
主軸最大行程 | 80 | 100 | 150 |
主軸錐度 | JT6 | JT6 | JT6 |
電機功率(W) | 1.1KW二臺 | 2.2KW二臺 | 3.5KW二臺 |
主軸轉速 | 1000-3800可選 | 500-1800可選 | 200-400可選 |
電壓（V） | 380 | 380 | 380 |
卸扣鉆 孔范圍 mm） | 外徑 | 5-18 | 6-20 | 6-50 |
長度 | 20-80 | 30-100 | 30-120 |
孔徑 | 2-10 | 3-18 | 10-30 |
機重（KG） | 645 | 755 | 985 |
設備外形尺寸（米） | 1.2×0.8×1.2 | 1.4×0.8×1.2 | 1.6×0.9×1.4 |
數控系統 | 數控可編程控制系統TC5520 |
操作方式 | 觸摸按鍵 |
顯示方式 | 液晶屏 |
送料方式 | 人工排料 |
一人操作臺數 | 4-5臺 |

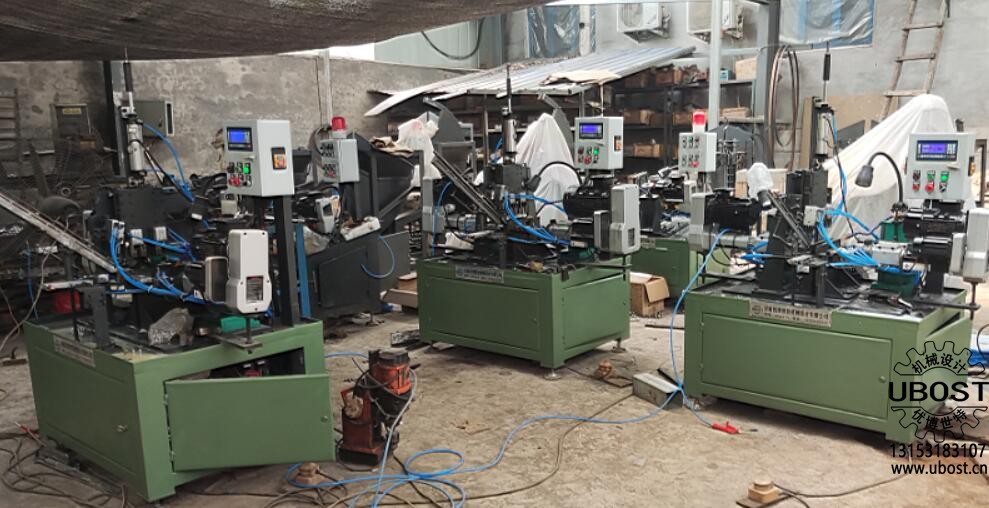

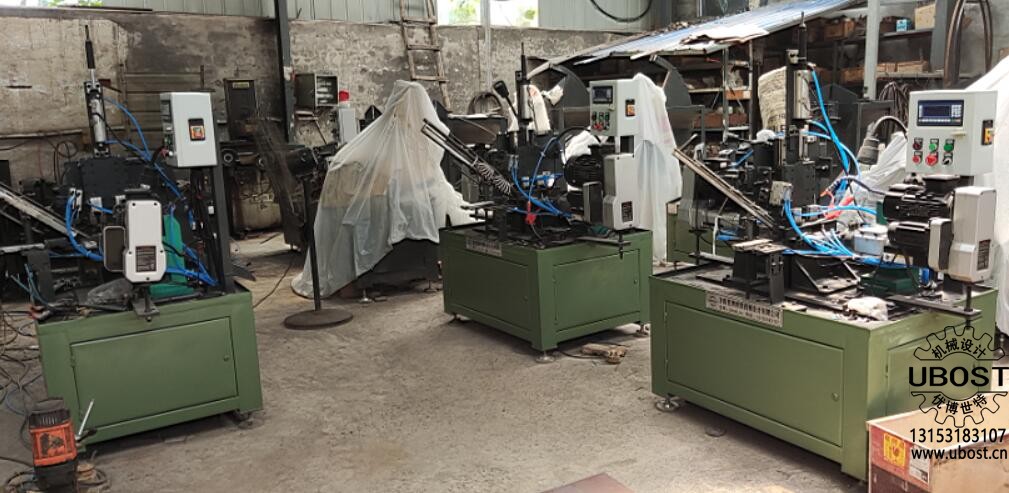

卸扣兩軸自動鉆孔機是由濟南優博世特（UBOST）機械設計有限公司自主設計研發的數控自動化設備。
應用案例視頻：1、卸扣兩軸自動鉆孔機視頻之一 https://v.qq.com/x/page/g3018o7ohbt.html
機器原理及說明：

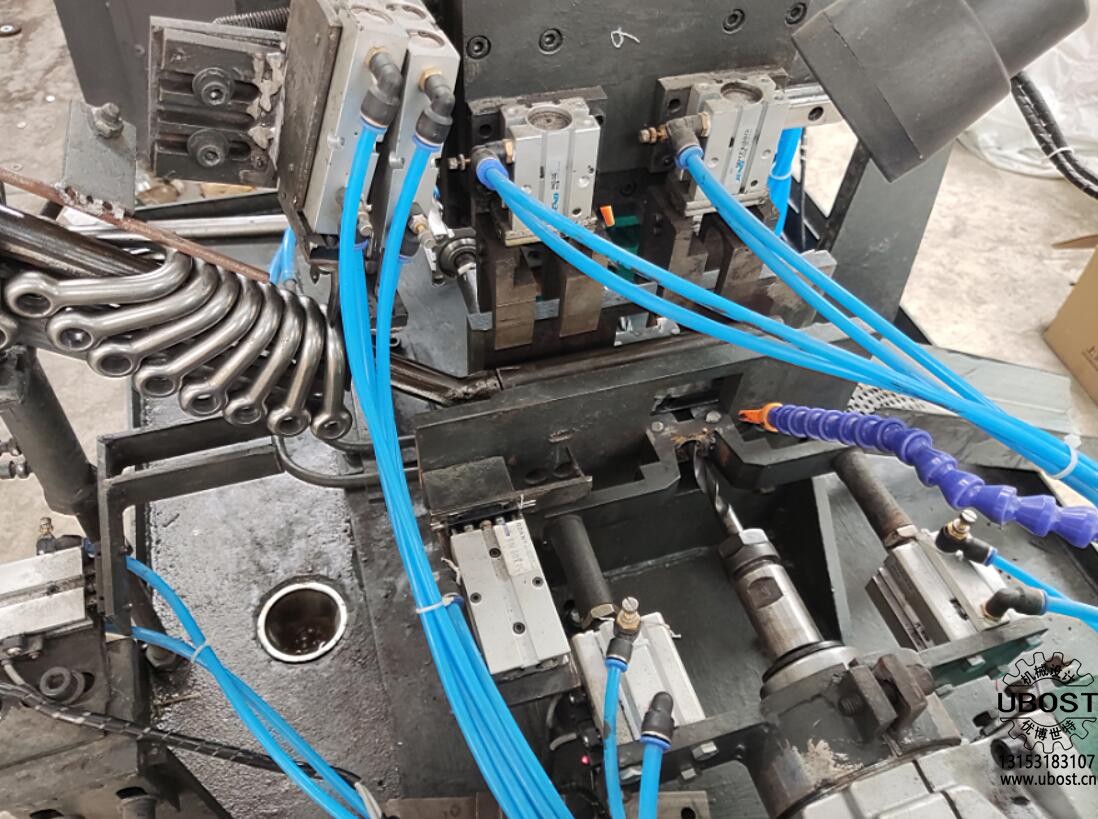

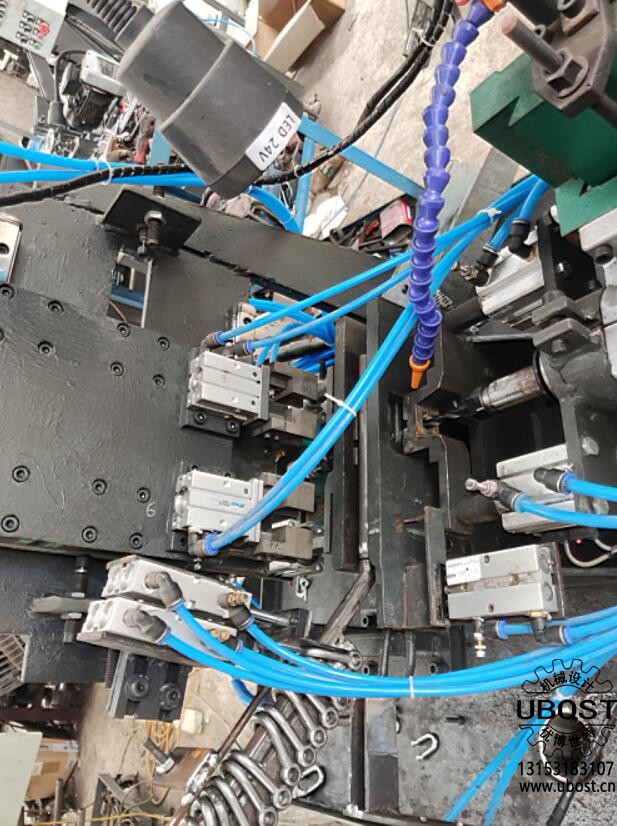

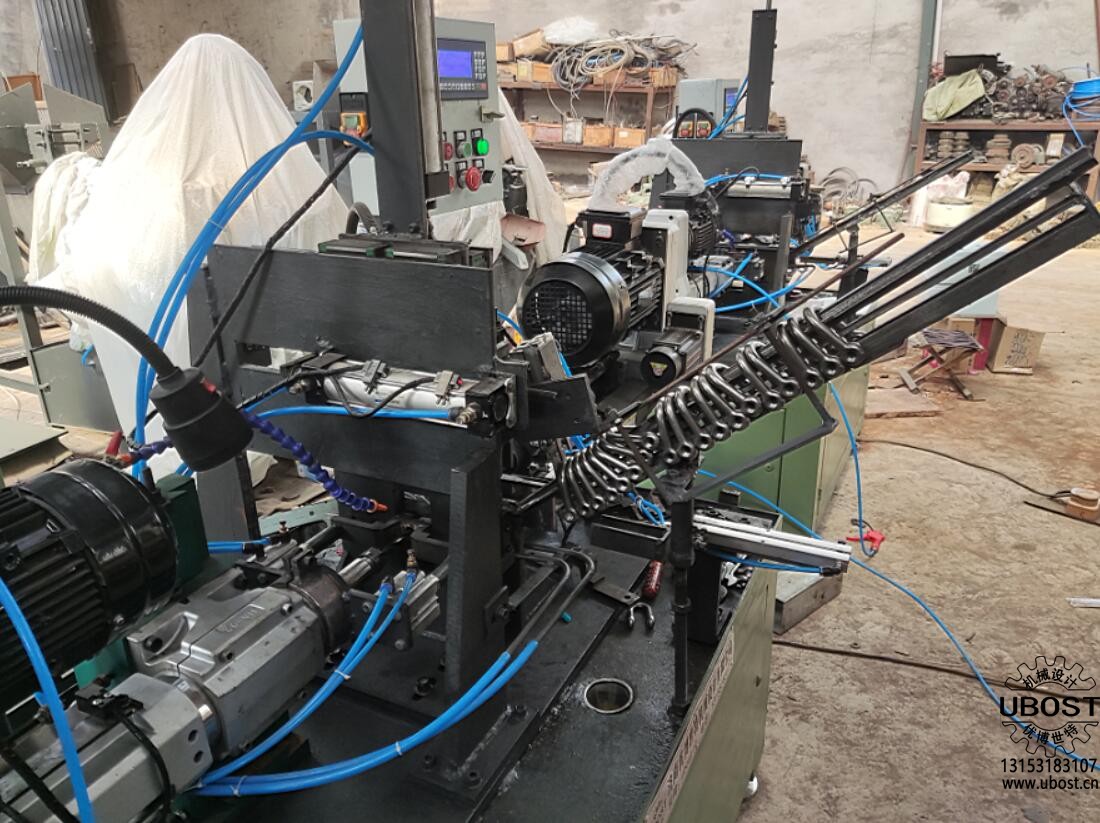

卸扣兩軸自動鉆孔機采用氣缸動作，實現滑道送料、鉆孔，通過滑道自動送料到鉆孔夾具中，數控系統自動控制二臺鉆孔氣動動力頭實現鉆孔；鉆孔速度及深度可由油壓緩沖器調整，自動落料。
采用液晶屏幕數控系統控制，可隨意編程，存貯多個加工程序；斷鉆頭自動報警停機，實現完全數控操作。一人可同時操作3-4臺機器，節省人工。大幅度提高工作效率。
人工排料、自動送料，自動夾緊、自動鉆孔、自動退料。每個動作由氣動在不同工位同時完成，實現鉆孔。
380V電源；氣源壓力6-8KG。

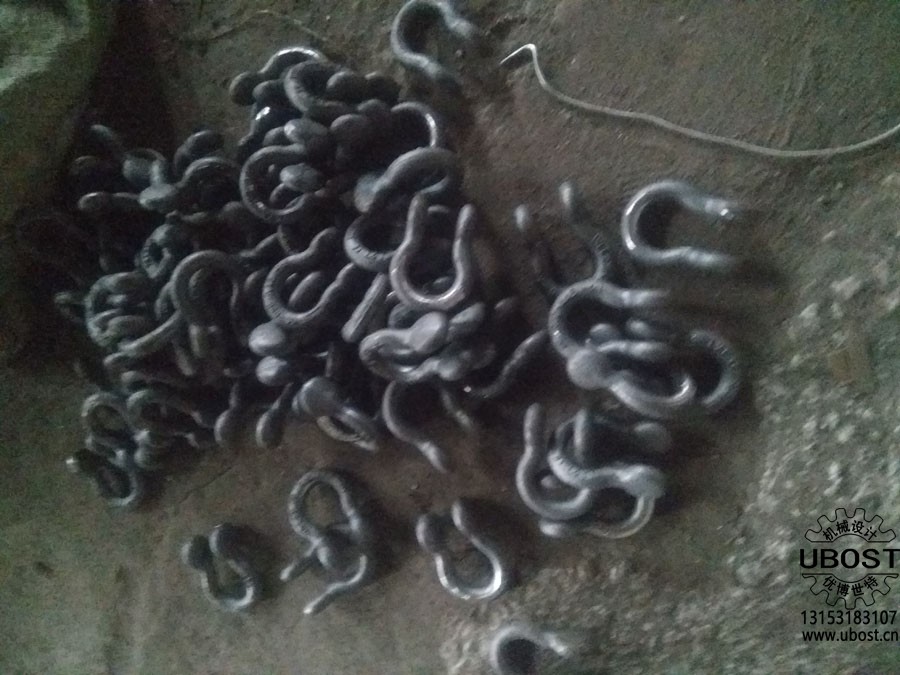

適用鉆孔零件：
零件適用范圍：（單位：毫米）
序號 | 零件名稱 | 長度 | 寬度 | 鉆孔直徑 | 鉆孔位置 |
1 | 卸扣 | 20-100 | 20-100 | 2-16 | 可調 |
|
|
|
|
|
|
優點及使用范圍：
1、本機具有結構合理，操作方便安全可靠，不易斷鉆頭等特點；
2、鐵削與工件自動分離；
3、一人能操作3-4臺機器；節省人工；
4、經濟實用，投入成本低；
5、本機適用于在卸扣、大小及鉆孔大小都可調，屬通用機型。
卸扣兩軸自動鉆孔機效率參考值列表
序號 | 卸扣規格 | 材料 | 鉆孔 直徑(MM) | 鉆孔 深度 (MM) | 鉆孔效率 （只/分鐘） | 備注 |
1 | Φ6×5-40 | Q235 | 3.5 | 6 |
|
|
2 | Φ8×15-40 | Q235 | 3.5 | 8 |
|
|
3 | Φ10×15-40 | Q235 | 3.5 | 10 |
|
|
4 | Φ12×15-40 | Q235 | 4 | 12 |
|
|
5 | Φ14×15-40 | Q235 | 5 | 14 |
|
|
6 | Φ16×15-40 | Q235 | 6 | 16 |
|
|
應用案例視頻：
1、卸扣兩軸自動鉆孔機視頻之一https://v.qq.com/x/page/g3018o7ohbt.html
